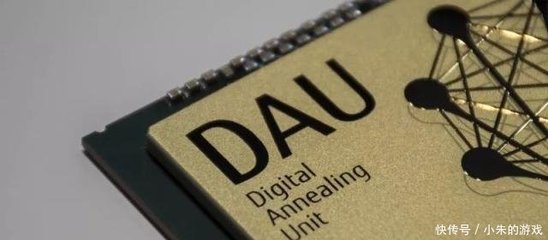

富士通公司正式发布了一款全新的“数字退火”专用计算芯片，标志着这一旨在解决复杂组合优化问题的计算技术，在硬件实现上迈出了关键一步。此次发布不仅是富士通在量子计算领域长期投入的成果转化，也为计算机软硬件技术开发开辟了一条极具潜力的新路径。

“数字退烧”是什么？
“数字退火”并非传统意义上的量子退火，而是一种受量子计算思想启发，但在经典计算机架构上实现的专用计算技术。其核心原理是模拟量子退火的过程，通过高效的算法和专用的硬件，快速寻找复杂问题的最优或近似最优解。它尤其擅长处理那些变量间存在大量相互关联的组合优化问题，例如物流路径规划、金融投资组合优化、新材料研发中的分子结构模拟等。这些问题是传统计算机（包括超级计算机）在有限时间内难以高效解决的。

全新芯片：软硬件协同的结晶
此次推出的专用芯片，是“数字退火”技术从软件算法走向硬件固化的里程碑。相较于此前在通用CPU或FPGA上运行的版本，专用芯片通过定制化的电路设计，能够实现更高的计算并行度和能效比。这意味着，针对特定类型的优化问题，该芯片能以远超传统架构的速度找到解决方案，同时大幅降低能耗。

从硬件开发角度看，该芯片集成了大规模并行处理单元，专门为执行退火算法的核心操作而优化。从软件开发层面，富士通同步提供了与之配套的软件开发套件（SDK）和云服务平台，允许研究机构和企业开发者，无需深入了解底层硬件细节，即可将复杂的业务问题映射到“数字退火”计算模型上，利用其强大的寻优能力。这种软硬件深度协同的设计思路，代表了高性能计算领域的一个重要发展方向。

技术影响与未来展望
富士通“数字退火”芯片的问世，对计算机技术生态可能产生多层面影响：

1. 填补计算空白：在通用计算（CPU）和专用加速（如GPU、AI芯片）之间，开辟了专注于“组合优化”这一关键难题的新计算领域，为应对社会与工业中的复杂系统挑战提供了新工具。
2. 驱动算法与硬件共创新：它促使算法研究者和硬件工程师更紧密地合作，针对特定计算范式共同设计，有望催生更多“领域专用架构”（Domain-Specific Architecture, DSA）的兴起。
3. 与量子计算的互补：在通用量子计算机成熟之前，“数字退火”这类受量子启发的经典技术，可以率先解决实际问题，创造商业价值，同时为未来真正的量子计算应用积累经验和场景。
4. 降低应用门槛：通过云服务模式提供算力，使得中小企业也能接触到这类尖端计算能力，推动优化技术在更广泛行业的普及。

这项技术仍处于发展初期。其应用效能高度依赖于如何将实际问题精准转化为可计算的模型，这需要深厚的领域知识。它与其他加速计算技术（如GPU、神经拟态芯片）的定位与竞合关系也将是未来观察的焦点。

总而言之，富士通全新“数字退火”芯片的推出，不仅是一项具体产品的发布，更是向业界展示了通过软硬件协同创新，突破经典计算瓶颈的一种切实可行的方案。它预示着计算技术的多元化发展正加速到来，为解决人类社会日益复杂的挑战，增添了又一强有力的工具箱。
